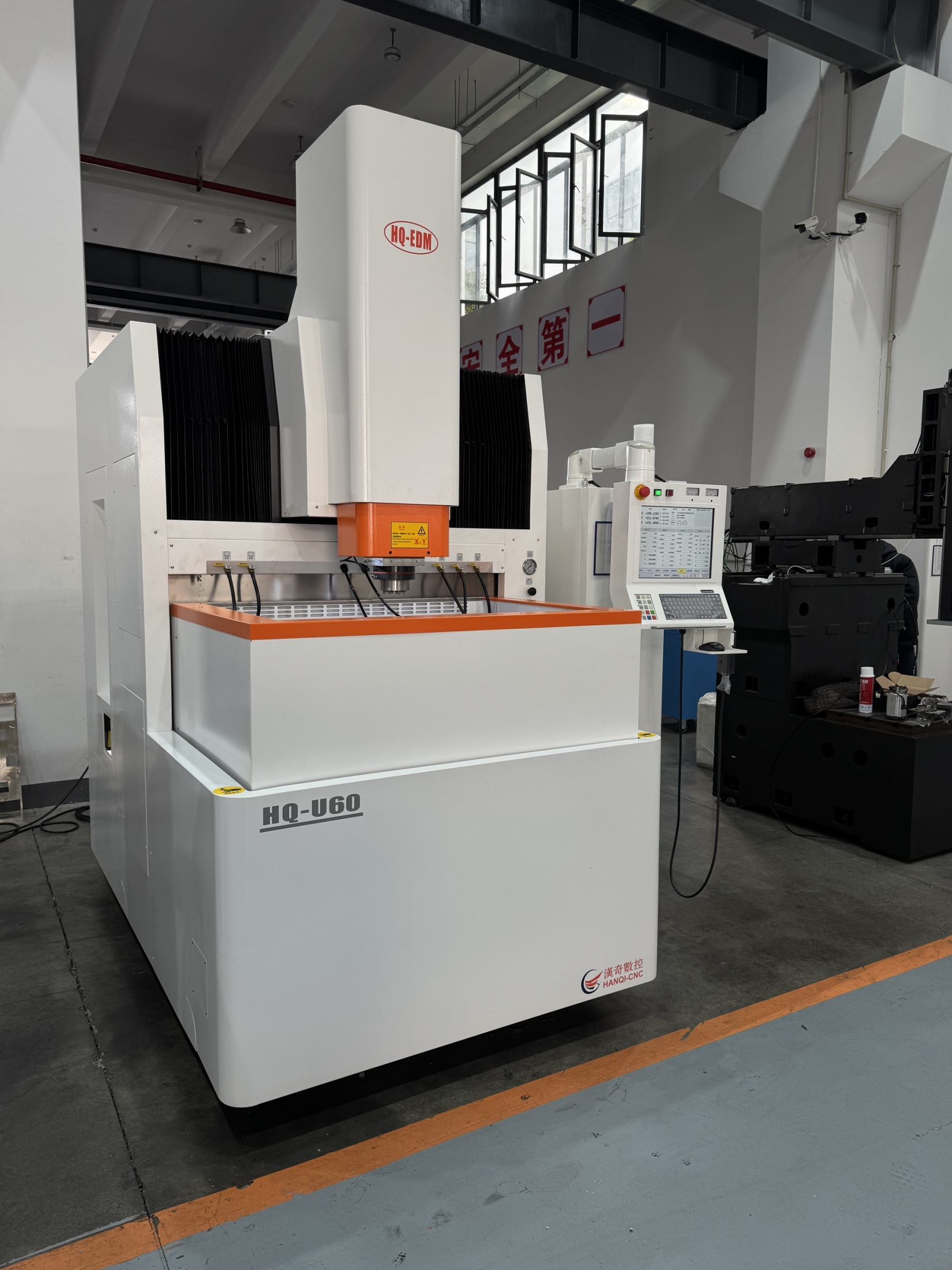

Копировально-прошивной станок HQ-U60
Основные параметры:
| Перемещение осей (X/Y/Z, мм) | 600х500х400 |
| Размер рабочего стола (мм) | 850х600 |
| Лучшая шероховатость поверхности (Ra, мкм) | 0,05 |
| Максимальная эффективность обработки (мм 3 /мин) | 500 |
| Макс. вес заготовки (кг) | 2000 |
Применение:
EDM machine HQ-U60 – Флагманская версия электроэрозионного копировально-прошивного станка, представляет собой станок для электроэрозионной обработки любых токопроводящих материалов, работающий с использованием электроразрядных процессов с числовым программным управлением при помощи электрода. Применяется для производства штампов и пресс-форм, а также ответственных деталей. Станок отличается наличием подъемной ванной с рабочей камерой 1280х1040х450, и перемещениям по осям X,Y,Z 600х400х400мм. Точность позиционирования по осям +/-0.006 мм повторяемость +/-0.003мм Напряжение: 3 x 380V 士10% (50HZ) Входная мощность: 9 кВт Операционная система LINUX Cерводвигатель переменного тока AC servo drive Максимальное количество осей управления - 6 осей
7 720 000 ₽
Стандартное оснащение:
01. Станок в сборе
02. Переносной пульт ручного управления
03. Набор инструмента и приспособлений для крепления детали на рабочем столе
04. Магнитный стол
05. Огнетушитель
06. Галогенная лампа для освещения рабочей зоны
07. Техническая документация на русском языке
08. Охлаждение жидкости
09. Два насоса с фильтрами для рабочей жидкости
Дополнительная комплектация:
Параметры:
| Модель станка | HQ-U60 |
| Структура станка | Конструкция С-образного типа/стационарный стол/подъемный резервуар для рабочей жидкости |
| Размеры | 2030х2480х2800 мм |
| Вес машины | 5500 кг |
| Работа Осей X/Y/Z | |
| Точность контроля каждой оси | 0,1 мкм |
| Минимальное отображение каждой оси | 0,1 мкм |
| Перемещение по осям X/Y/Z | 600х500х400 мм |
| Точность позиционирования | 0,005 мм |
| Точность повторного позиционирования | 0,003 мм |
| Рабочая зона | |
| Размеры бака с рабочей жидкостью (ДхШхВ) | 1280х1040х450 мм |
| Размер рабочего стола (длина и ширина) | 850х600 мм |
| Расстояние от пола до стола | 920 мм |
| Расстояние между электродом и рабочей поверхности | 300-700 мм |
| Пластина на рабочей поверхности (при добавлении оси С) | (185-485) мм |
| Система смазки | Ручная централизованная смазка |
| Заготовка и электрод | |
| Максимальный вес электрода | 50 кг |
| Установка электродов | Пневматическая установка |
| Максимальный размер заготовки | 1200х800х350 мм |
| Максимальный вес заготовки | 1800 кг |
| Уровень жидкости | 0-390 мм |
| Система подачи рабочей жидкости | |
| Вместимость | 900 л |
| Количество и тип фильтров | 2 (с бумажным сердечником) шт |
| Импульсный источник питания | |
| Максимальный ток обработки | 50 А |
| Максимальная эффективность обработки | 500 мм 3 /мин |
| Лучшая шероховатость поверхности | 0,05 мкм |
| Минимальные потери электрода | 0,1 % |
| Минимальный ток контроля | 0,1 А |
| Минимальные угловые потери | 20 мкм |
| Минимальный дополнительный размер | 5 мкм |
| Источник питания | |
| Стандартное напряжение | 3 х 380V±10% (50HZ) кВт |
| Потребляемая мощность | 11 кВт |
| Система охлаждения | |
| Охлаждение электрического шкафа | Вентилятор |
| Охлаждение рабочей жидкости | Автоматический масляный радиатор |
| Система контроля | |
| Операционная система | LINUX |
| Ввод данных | 17”, LCD-дисплей, мышь или сенсорный экран, клавиатура |
| Режим движения | Сервопривод переменного тока |
| Метод интерполяции | Прямая линия, дуга, эллипс, любая кривая по программе |
| Условия выгрузки при обработке | Неограниченный |
| Максимальное количество осей управления | 6 |
| Диапазон ввода | +9999,999~-9999,999 |
