Портальный плоскошлифовальный станок серии MC (K) W75 модели MC(K)W7516x25
Описание
Портальный плоскошлифовальный станок серии MC(K)W7516x25 Оборудование предназначено для высокоточной чистовой обработки крупногабаритных заготовок в тяжелом машиностроении, производстве пресс-форм, энергетическом и транспортном машиностроении. Станок эффективно шлифует плоскости сложных деталей с максимальными габаритами 2500х1250 мм.
Технические особенности. Мощная портальная конструкция с литой станиной обеспечивает исключительную жесткость и демпфирование вибраций при работе с нагрузкой до 5000 кг/м². Высокооборотный шпиндель (1200 об/мин) с кругом 500x75x203 мм гарантирует высокую производительность. Система ЧПУ обеспечивает точное позиционирование с шагом 0.001 мм по осям X (2800 мм), Y (1500 мм) и Z (500 мм).
Ключевые преимущества. Достигаемая шероховатость обработанной поверхности — Ra0.63 мкм. Широкий диапазон скоростей перемещения стола (5-25 м/мин) и бабки (0-3 м/мин) позволяет оптимизировать режимы обработки для различных материалов. Автоматизация процесса снижает влияние человеческого фактора.
Производитель. Оборудование выпущено компанией HDCNC — ведущим китайским производителем, специализирующимся на разработке высокоточных шлифовальных и фрезерных станков. Технологические решения компании признаны международным профессиональным сообществом.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2500*1250 |
| Макс. нагрузка на раб стол, кг/м² | 5000 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 2800 |
| Перемещение по оси Y, мм | 1500 |
| Перемещение по оси Z, мм | 500 |
| Максимальная длина шлифования, мм | 2500 |
| Расстояние от центра шпинделя до поверхности стола, мм | 250-750 |
| Расстояние между колоннами, мм | 1600 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Скорость поперечного / вертикального перемещения, м/мин | 0-3 / 0-0.4 |
| Минимальная единица ввода, мм | 0.001 / 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Потребляемая мощность, кВА | 25 |

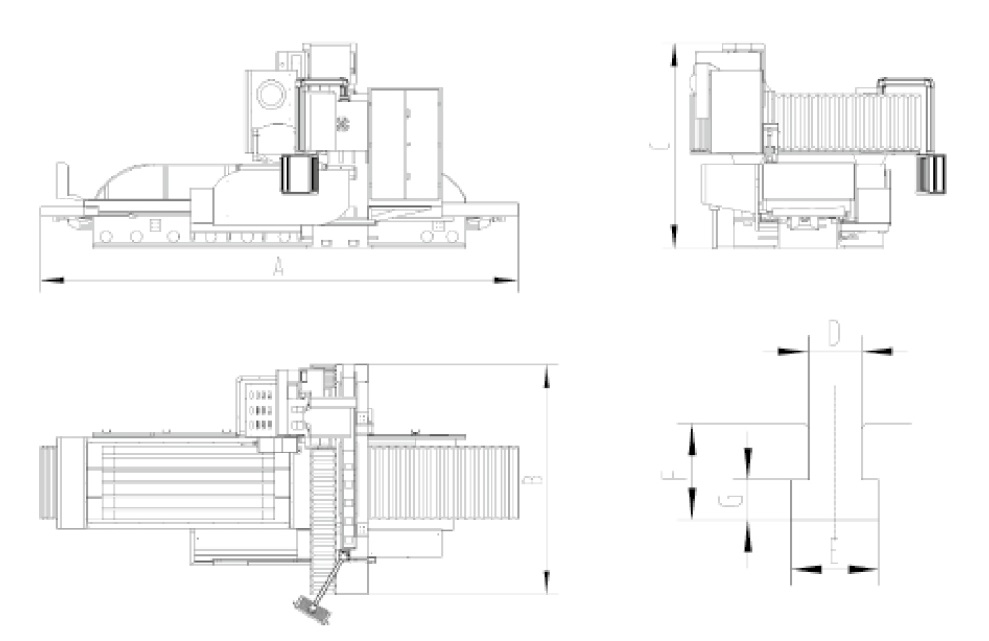

| Габаритные размеры станка, мм | 7500x3300x3000 |
| Вес станка, кг | 16500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный плоскошлифовальный станок MC(K)W7516x25 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

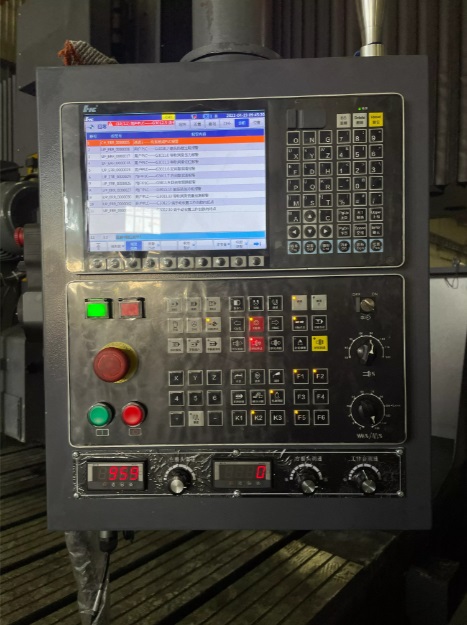

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
