Портальный плоскошлифовальный станок серии MC (K) W75 модели MC(K)W7525x40
Описание
Портальный плоскошлифовальный станок MC(K)W7525x40 Производственное назначение. Модель предназначена для высокоточной обработки особо крупногабаритных заготовок в энергетическом машиностроении, тяжелом промышленном оборудовании и специальном машиностроении. Станок выполняет шлифование плоскостей размером 4000×2000 мм с сохранением стабильности при максимальной нагрузке 10000 кг/м².
Конструктивные особенности. Усиленная портальная система с увеличенным расстоянием между колоннами (2500 мм) обеспечивает свободный доступ к крупногабаритным заготовкам. Литой корпус с повышенной жесткостью гарантирует стабильность характеристик при непрерывной эксплуатации. Шпиндель 1200 об/мин с шлифовальным кругом 500×75×203 мм поддерживает высокую производительность обработки. Технические возможности. Система ЧПУ обеспечивает точное позиционирование с шагом 0.001 мм по осям X (4300 мм), Y (2300 мм) и Z (600 мм). Оборудование поддерживает скорость перемещения стола 5-25 м/мин и достигает шероховатости поверхности Ra0.63 мкм. Увеличенные Т-пазы 36×250-7 мм обеспечивают надежное крепление оснастки. Эксплуатационные преимущества. Производитель HDCNC интегрировал в станок запатентованные технические решения, отмеченные международным сообществом машиностроителей. Оборудование демонстрирует повышенную устойчивость к термическим деформациям и сохраняет точность в условиях продолжительной промышленной эксплуатации.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 4000*2000 |
| Макс. нагрузка на раб стол, кг/м² | 10000 |
| Размер Т-пазов, мм | 36*250-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 4300 |
| Перемещение по оси Y, мм | 2300 |
| Перемещение по оси Z, мм | 600 |
| Максимальная длина шлифования, мм | 4000 |
| Расстояние от центра шпинделя до поверхности стола, мм | 250-850 |
| Расстояние между колоннами, мм | 2500 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Скорость поперечного / вертикального перемещения, м/мин | 0-3 / 0-0.4 |
| Минимальная единица ввода, мм | 0.001 / 0.001 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 0.01/1000 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Потребляемая мощность, кВА | 25 |

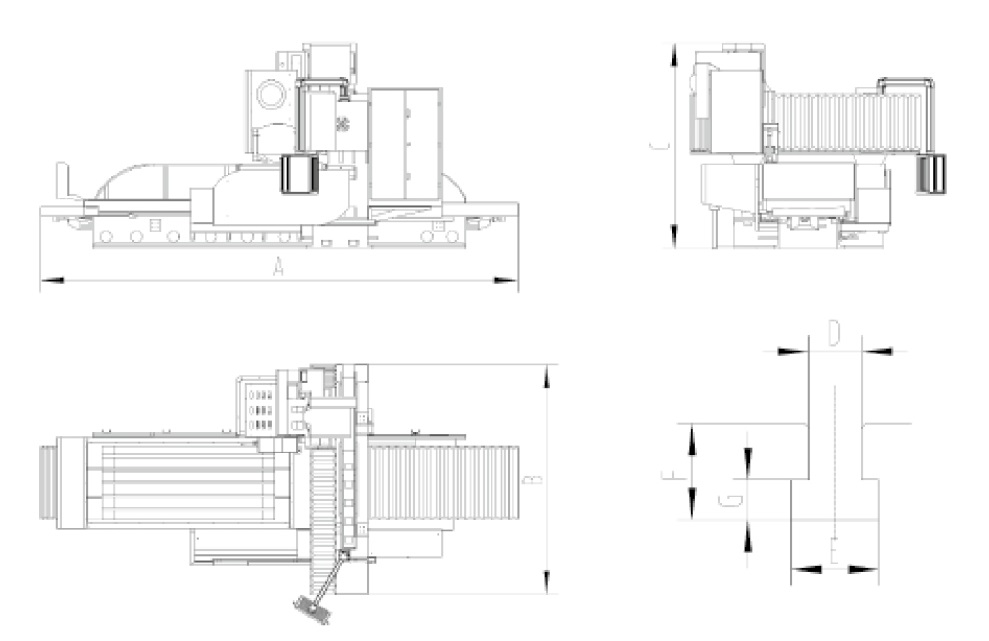

| Габаритные размеры станка, мм | 11000x4400x3200 |
| Вес станка, кг | 30000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный плоскошлифовальный станок MC(K)W7525x40 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

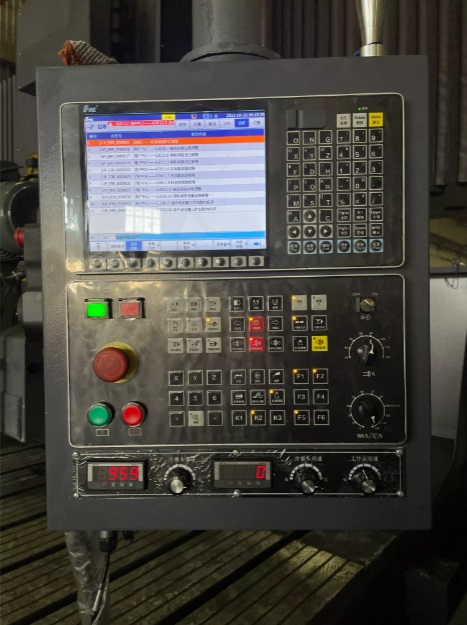

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к поверхности — инженер уточнит модель и комплектацию HDCNC.
