Портальный плоскошлифовальный станок серии MC (K) W75 модели MC(K)W7535x60
Описание
Портальный плоскошлифовальный станок MC(K)W7535x60 Промышленное применение. Профессиональное оборудование для обработки особо крупногабаритных заготовок в энергетическом машиностроении, тяжелой промышленности и специальном машиностроении. Станок выполняет высокоточное шлифование плоскостей размером 6000×3000 мм с сохранением стабильности при максимальной нагрузке 15000 кг/м².
Технические особенности. Мощная портальная конструкция с увеличенным расстоянием между колоннами (2500 мм) и литой станиной гарантирует устойчивость при обработке тяжелых заготовок. Шпиндель 1200 об/мин с шлифовальным кругом 500×75×203 мм обеспечивает высокую производительность. Система ЧПУ гарантирует точность позиционирования 0.001 мм по осям X (4300 мм), Y (2300 мм) и Z (600 мм). Прецизионные характеристики. Оборудование поддерживает скорость перемещения стола 5-25 м/мин и обеспечивает шероховатость поверхности Ra0.63 мкм. Усиленные Т-пазы 36×250-7 мм позволяют надежно фиксировать оснастку. Станок оснащен автоматической системой смазки, гидростанцией и защитными ограждениями. Комплектация и производитель. Базовая комплектация включает систему ЧПУ, линейные направляющие и ШВП. Производитель HDCNC интегрировал в станок запатентованные технические решения, отмеченные международным сообществом машиностроителей. Оборудование демонстрирует повышенную устойчивость к термическим деформациям.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 6000*3000 |
| Макс. нагрузка на раб стол, кг/м² | 15000 |
| Размер Т-пазов, мм | 36*250-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 4300 |
| Перемещение по оси Y, мм | 2300 |
| Перемещение по оси Z, мм | 600 |
| Максимальная длина шлифования, мм | 4000 |
| Расстояние от центра шпинделя до поверхности стола, мм | 250-850 |
| Расстояние между колоннами, мм | 2500 |
| Частота вращения шпинделя, об/мин | 1200 |
| Скорость поперечного / вертикального перемещения, м/мин | 0-3 / 0-0.4 |
| Минимальная единица ввода, мм | 0.001 / 0.001 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Потребляемая мощность, кВА | 25 |

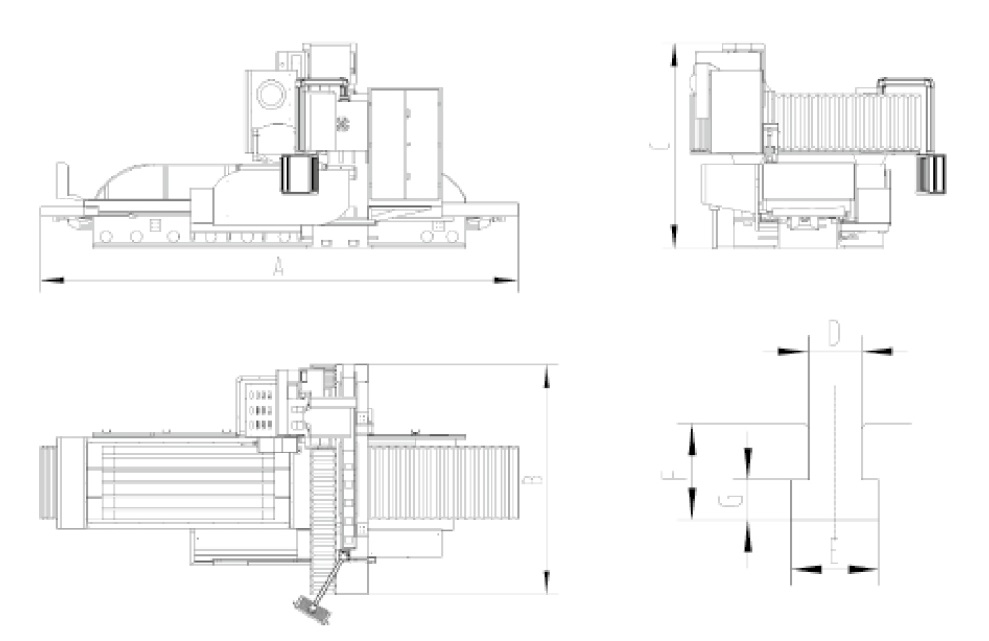

| Габаритные размеры станка, мм | 15000x5500x5000 |
| Вес станка, кг | 60000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный плоскошлифовальный станок MC(K)W7535x60 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

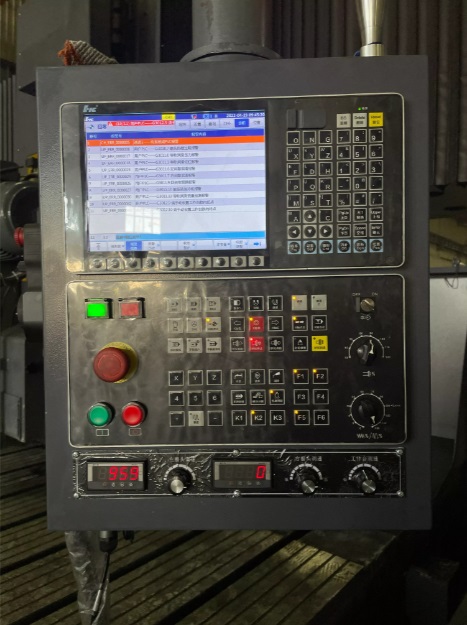

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
