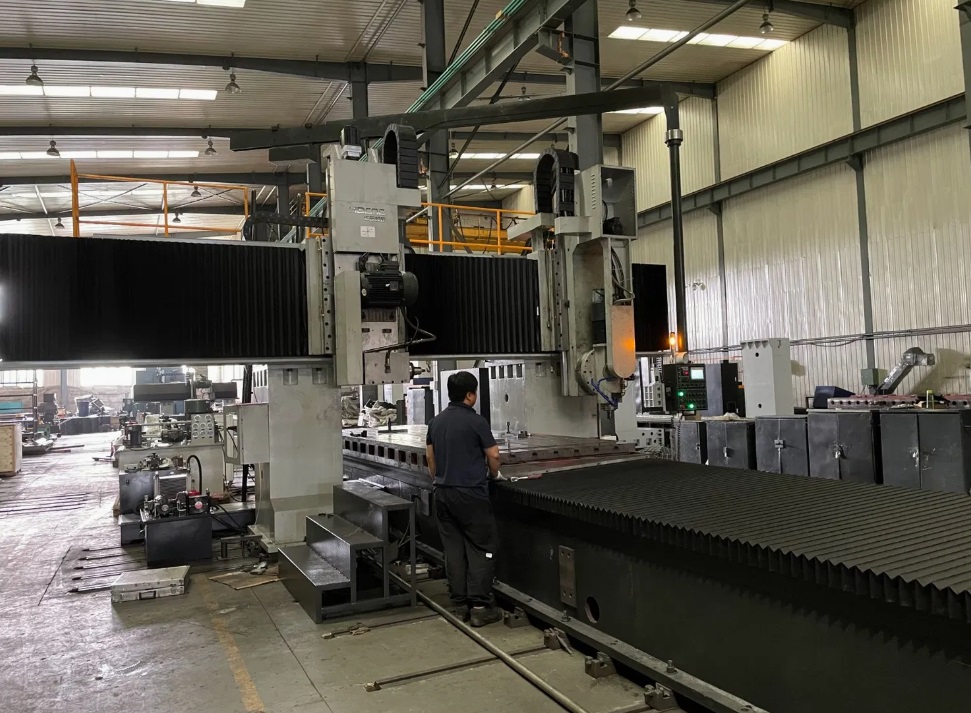

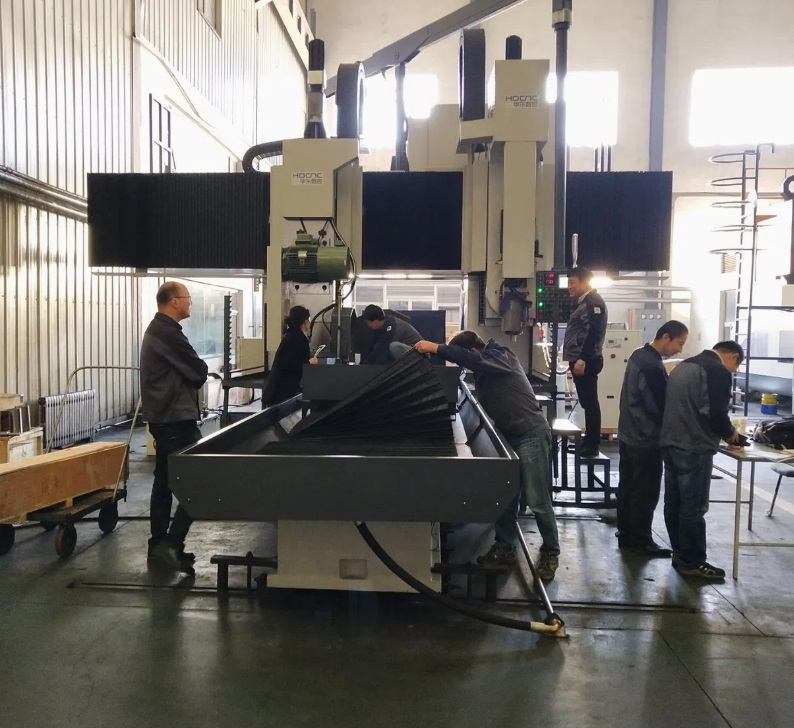

Двухколонный плоскошлифовальный станок с двумя головками серии MC(K)W53 модели MCW5316A
Описание
Двухколонный плоскошлифовальный станок с двумя головками MCW5316A Технологическое назначение. Двухколонный станок с двойными шлифовальными головками предназначен для высокоточного шлифования средних и крупных деталей в общем машиностроении и производстве промышленного оборудования. Модель обеспечивает обработку заготовок длиной до 4000 мм при ширине стола 1250 мм и максимальной высоте шлифования 950 мм.
Конструктивные особенности. Двухколонная компоновка с расстоянием между стойками 1600 мм обеспечивает оптимальную жесткость и стабильность. Станок оснащен двумя независимыми шлифовальными головками: вертикальной мощностью 11 к. Вт и горизонтальной мощностью 22 к. Вт. Вертикальный шпиндель с регулируемой частотой 800-2500 об/мин использует круг 400×75×127 мм, горизонтальный работает на скорости 1050 об/мин с инструментом 600×120×203 мм. Технические преимущества. Современная система ЧПУ обеспечивает высокую точность позиционирования и возможность одновременной работы двумя головками. Автоматическая система смазки и гидравлическая станция гарантируют стабильность работы в продолжительном режиме. Линейные направляющие и ШВП обеспечивают плавность перемещений и точность обработки. Сферы применения. Оборудование оптимально для обработки корпусных деталей, станин, плит и других плоских поверхностей в машиностроении, автомобильной промышленности и производстве промышленного оборудования. Производитель HDCNC обеспечивает соответствие международным стандартам качества и надежности.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2000/2500/3500/4000х1250 |
| Максимальная высота шлифования, мм | 950 |
| Расстояние от центра шпинделя до поверхности стола, мм | 1250 |
| Расстояние между колоннами, мм | 1600 |
| Частота вращения шпинделя, об/мин | 800-2500 (Вертикальный шпиндель) 1050 (Горизонтальный шпиндель) |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 400*75*127 |
| Размер шлифовального, горизонтального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*120*203 |
| Угол поворота шлифовальной бабки, ° | ±90 |
| Привод с поворотной горизонтальной бабкой, кВт | 22 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 11 |
| Назначение станка | для чистовой обработки |
| Категория | Двухколонный плоскошлифовальный станок MCW5316A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
