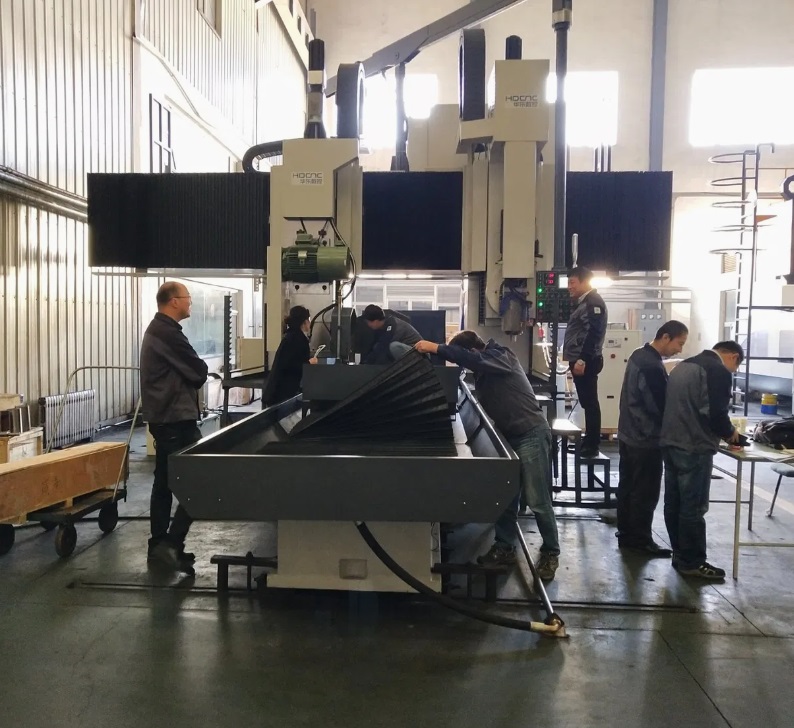

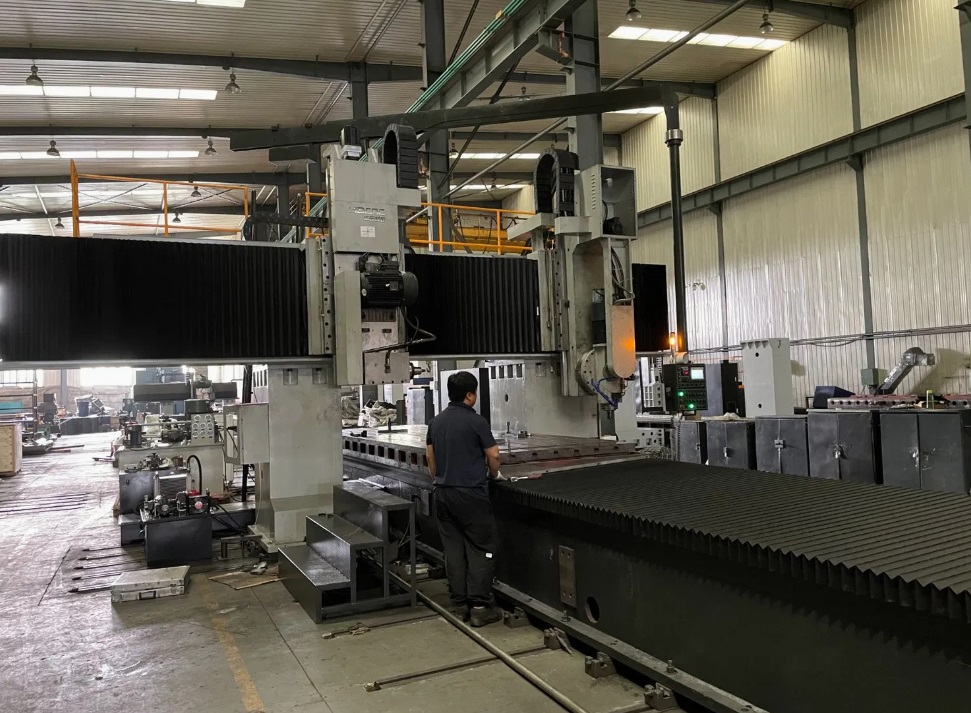

Двухколонный плоскошлифовальный станок с двумя головками серии MC(K)W53 модели MCW5320A
Описание
Двухколонный плоскошлифовальный станок MCW5320A Технологические возможности. Модель MCW5320A представляет собой двухколонный шлифовальный комплекс с двумя независимыми головками для комплексной обработки крупногабаритных деталей. Оборудование обеспечивает высокоточное шлифование заготовок длиной до 8000 мм при рабочей ширине стола 1600 мм, поддерживая стабильность характеристик при интенсивной эксплуатации.
Конструктивное исполнение. Усиленная двухколонная конструкция с межосевым расстоянием 2000 мм гарантирует повышенную жесткость системы. Комплекс оснащен вертикальной шлифовальной бабкой 11 к. Вт с регулируемой частотой вращения 800-2500 об/мин и горизонтальной бабкой 22 к. Вт с фиксированной скоростью 1050 об/мин. Для различных задач обработки предусмотрены шлифовальные круги 400×75×127 мм и 600×120×203 мм. Технические преимущества. Современная система ЧПУ обеспечивает синхронное управление двумя шлифовальными головками с точностью позиционирования 0.001 мм. Автоматизированная система смазки и гидравлическая станция поддерживают стабильность работы в продолжительном режиме. Линейные направляющие и шарико-винтовые пары гарантируют плавность перемещений и повторяемость операций. Области применения. Оборудование эффективно для обработки корпусных деталей, станин промышленного оборудования и крупногабаритных плит в тяжелом машиностроении. Производитель HDCNC обеспечивает соответствие международным стандартам и предлагает комплексное технологическое решение для серийного производства.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2500/3500/4500/6000/8000х1600 |
| Максимальная высота шлифования, мм | 950 |
| Расстояние от центра шпинделя до поверхности стола, мм | 1250 |
| Расстояние между колоннами, мм | 2000 |
| Частота вращения шпинделя, об/мин | 800-2500 (Вертикальный шпиндель) 1050 (Горизонтальный шпиндель) |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 400*75*127 |
| Размер шлифовального, горизонтального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*120*203 |
| Угол поворота шлифовальной бабки, ° | ±90 |
| Привод с поворотной горизонтальной бабкой, кВт | 22 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 15 |
| Назначение станка | для чистовой обработки |
| Категория | Двухколонный плоскошлифовальный станок с MCW5320A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
Проверить под мою задачу
Опишите деталь, материал и требования к поверхности — инженер уточнит модель и комплектацию HDCNC.
