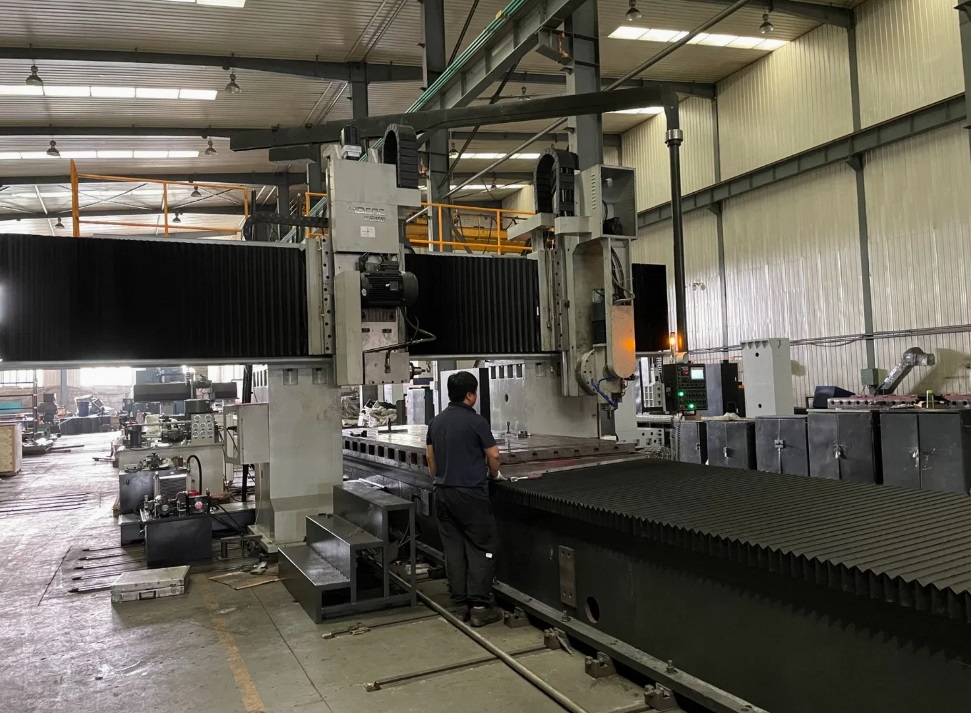

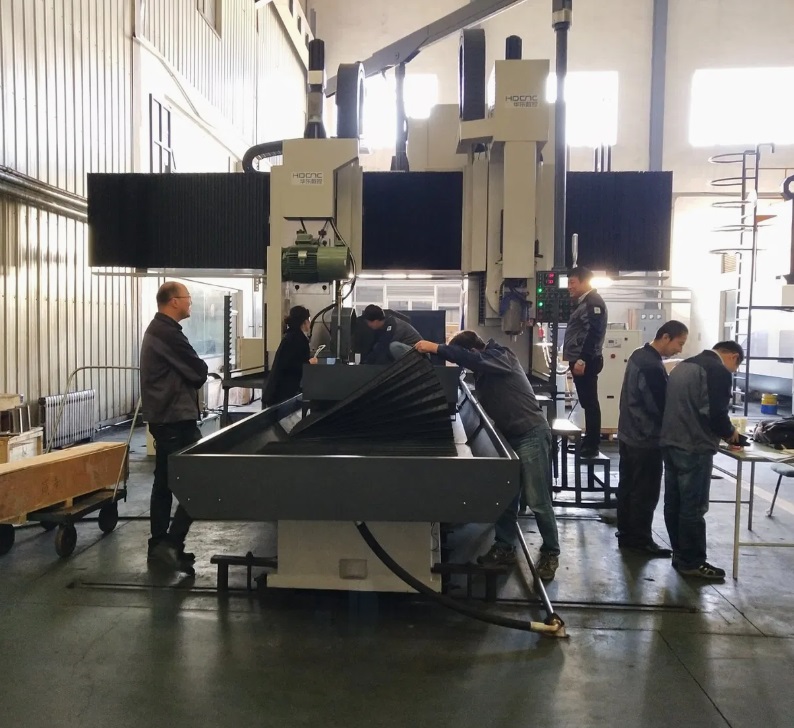

Двухколонный плоскошлифовальный станок с двумя головками серии MC(K)W53 модели MCW5335A
Описание
Двухколонный плоскошлифовальный станок MCW5335A Производственное назначение и возможности. Двухколонный шлифовальный комплекс MCW5335A разработан для обработки особо крупногабаритных деталей в тяжелом машиностроении. Станок выполняет высокоточное шлифование заготовок длиной до 16000 мм при рабочей ширине стола 3000 мм, обеспечивая максимальную высоту обработки 950 мм. Увеличенное расстояние между колоннами 3500 мм позволяет работать с крупногабаритными конструкциями. Техническое оснащение и характеристики. Конструкция станка включает две независимые шлифовальные бабки: вертикальную мощностью 15 к. Вт с регулируемой частотой вращения 800-2500 об/мин и горизонтальную мощностью 30 к. Вт. Для различных операций шлифования используются круги 400×75×127 мм (вертикальная обработка) и 600×120×305 мм (горизонтальное шлифование).
Функциональные особенности. Прецизионная система ЧПУ обеспечивает высокоточное позиционирование с дискретностью 0.001 мм. Автоматизированные системы смазки и гидравлики поддерживают непрерывную работу в производственных условиях. Линейные направляющие и шарико-винтовые пары гарантируют высокую точность и повторяемость операций. Эксплуатационные преимущества. Оборудование отличается повышенной устойчивостью к термическим деформациям и вибрациям. Комплексная система защиты и мониторинга обеспечивает безопасность эксплуатации. Современная система управления позволяет оптимизировать процессы обработки различных материалов. Сферы применения и производитель. Станок эффективен для обработки крупногабаритных деталей в энергетическом машиностроении и тяжелой промышленности. Производитель HDCNC гарантирует соответствие международным стандартам качества промышленного оборудования и предоставляет комплексное технологическое решение.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 8000/10000/12000/13000/14000/15000/16000х3000 |
| Максимальная высота шлифования, мм | 950 |
| Расстояние от центра шпинделя до поверхности стола, мм | 1250 |
| Расстояние между колоннами, мм | 3500 |
| Частота вращения шпинделя, об/мин | 800-2500 (Вертикальный шпиндель) 1050 (Горизонтальный шпиндель) |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 400*75*127 |
| Размер шлифовального, горизонтального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*120*305 |
| Угол поворота шлифовальной бабки, ° | ±90 |
| Привод с поворотной горизонтальной бабкой, кВт | 30 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 15 |
| Назначение станка | для чистовой обработки |
| Категория | Двухколонный плоскошлифовальный станок с двумя головками MCW5335A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
