Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7512*20
Описание

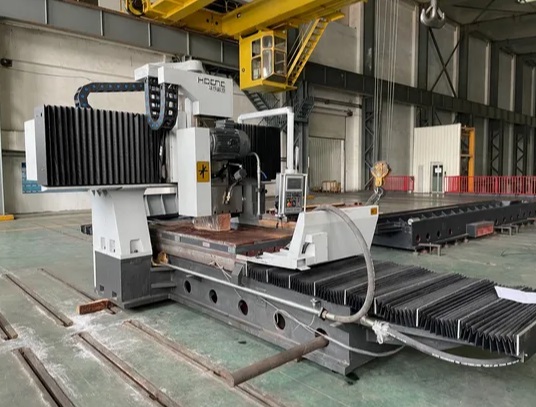

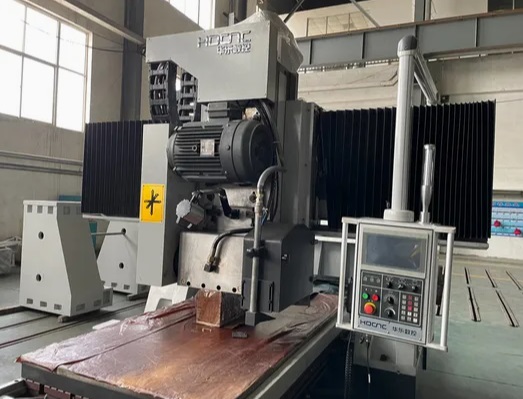

Плоскошлифовальный станок портального типа MCW7512*20 предназначен для обработки крупногабаритных деталей сложной конфигурации. Портальная конструкция с массой 15500 кг обеспечивает повышенную жесткость и устойчивость при обработке заготовок размером до 2000×1000 мм. Система ЧПУ позволяет автоматизировать сложные технологические процессы и обеспечивать высокую повторяемость результатов.
Шпиндель с частотой вращения 1200 об/мин оптимизирован для обработки крупных поверхностей. Большое расстояние между колоннами (1200 мм) обеспечивает свободный доступ к обрабатываемым деталям. Прецизионные направляющие и шарико-винтовые пары гарантируют точное позиционирование по осям X (2300 мм) и Y (1200 мм). Система Т-пазов 28×180 мм позволяет надежно закреплять крупногабаритные заготовки.
Станок предназначен для обработки особо крупных деталей в тяжелом машиностроении, производстве пресс-форм и штампов. Оборудование оптимально для предприятий, специализирующихся на изготовлении ответственных деталей большого размера. Дополнительные опции включают системы автоматической правки шлифовальных кругов и измерительные комплексы, что позволяет создавать законченные технологические решения для высокоточной обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2000х1000 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 2300 |
| Перемещение по оси Y, мм | 1200 |
| Расстояние между колоннами, мм | 1200 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 6500х3200х3000 |
| Вес станка, кг | 15500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7512*20 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

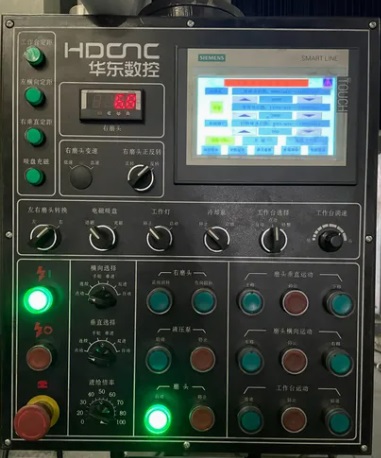

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
