Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7516*30
Описание

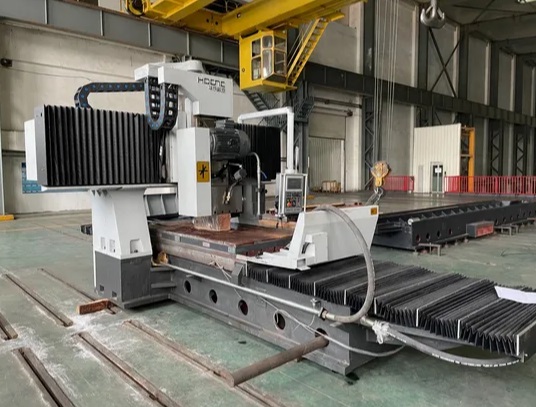

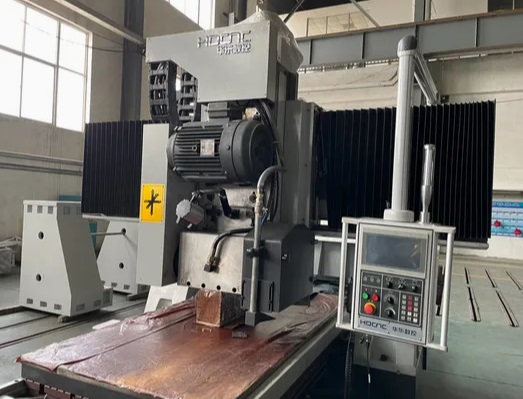

Плоскошлифовальный станок MCW7516*30 с ЧПУ. предназначен для высокоточной обработки крупногабаритных заготовок размером до 3000×1250 мм. Оборудование обеспечивает перемещение шлифовальной головки по оси X на 3300 мм и по оси Y на 1500 мм. Межколонное расстояние 1600 мм позволяет обрабатывать широкие детали. Шпиндель с частотой вращения 1200 об/мин поддерживает различные режимы шлифования. Конструктивное исполнение
Станок оснащен системой ЧПУ и линейными направляющими с шарико-винтовыми передачами, обеспечивающими точность позиционирования. В базовую комплектацию входят: защитные кожухи, система автоматической смазки, гидростанция и выносной пульт управления. Масса оборудования 17500 кг и жесткая конструкция гарантируют устойчивость при обработке. Размер Т-пазов 28×180-5 мм позволяет надежно фиксировать оснастку. Эксплуатационные характеристики Для расширения функциональности доступны дополнительные опции: оптические измерительные системы, устройства балансировки и правки шлифовальных кругов, температурный контроль гидросистемы. Станок поддерживает установку вертикальной и горизонтальной шлифовальных головок. Система подачи СОЖ и пневмопистолет обеспечивают эффективное охлаждение зоны обработки. Оборудование рассчитано на интенсивную эксплуатацию в производственных условиях.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 3000х1250 |
| Размер Т-пазов, мм | 28*180-5 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 3300 |
| Перемещение по оси Y, мм | 1500 |
| Расстояние между колоннами, мм | 1600 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 8000х3300х3000 |
| Вес станка, кг | 17500 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7516*30 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

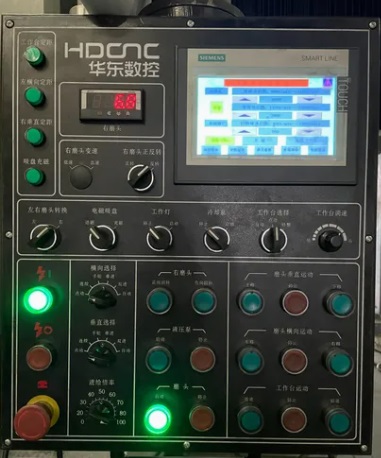

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
