Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7520 *25
Описание

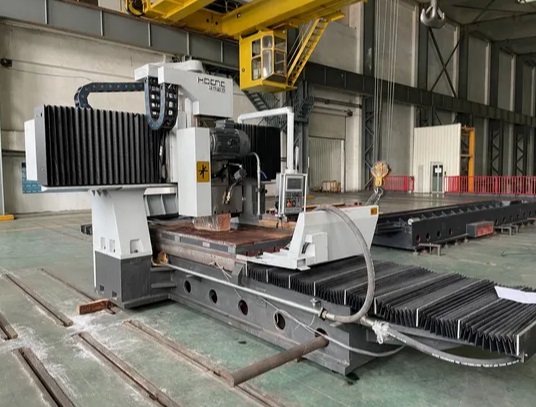

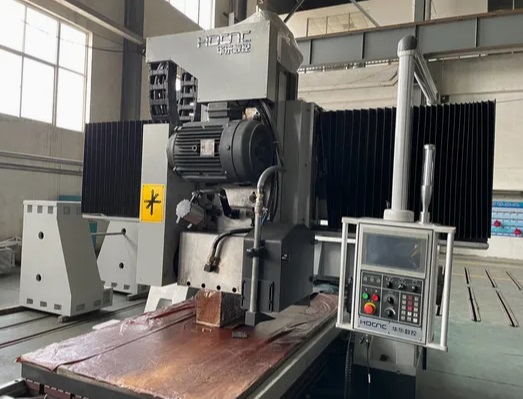

Плоскошлифовальный станок MCW7520*25. портального типа оснащен рабочим столом 2500×1600 мм с Т-пазами 28×200-7 мм. Межколонное расстояние 2000 мм обеспечивает обработку широкоформатных деталей. Линейные направляющие и шарико-винтовые пары гарантируют точность позиционирования при перемещениях 2800×1800 мм по осям X/Y. Масса станка 21000 кг обеспечивает устойчивость при шлифовании.
Технологическое оснащение. Шпиндель с частотой вращения 1200 об/мин поддерживает различные режимы обработки. Базовая комплектация включает систему ЧПУ, гидростанцию, автоматическую смазку и защитные ограждения. Для повышения точности доступны оптические линейки и измерительные системы. Устройства балансировки и правки шлифовальных кругов поддерживают стабильное качество обработки.
Эксплуатационные параметры. Станок позволяет устанавливать вертикальные и горизонтальные шлифовальные головки. Дополнительные опции включают системы температурного контроля, мониторинга состояния оборудования и расширенные емкости для СОЖ. Конструкция предусматривает интеграцию систем защиты от перегрузок и стабилизации питания для продолжительной работы в производственных условиях.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2500х1600 |
| Размер Т-пазов, мм | 28*200-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 2800 |
| Перемещение по оси Y, мм | 1800 |
| Перемещение по оси Z, мм | 500 |
| Расстояние между колоннами, мм | 2000 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 7700х4000х3100 |
| Вес станка, кг | 21000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7520 *25 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

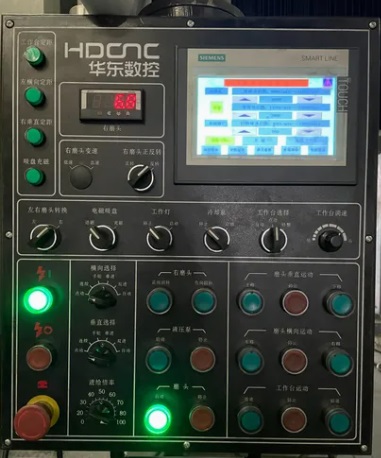

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
