Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7525 *40
Описание

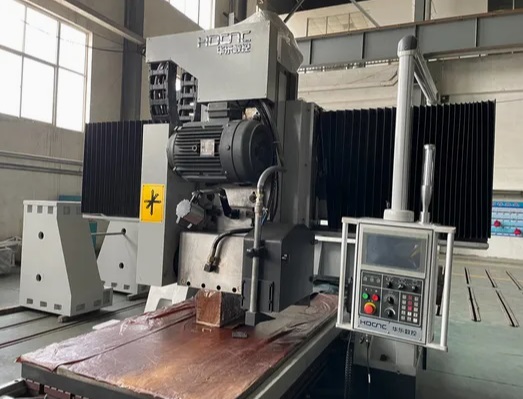

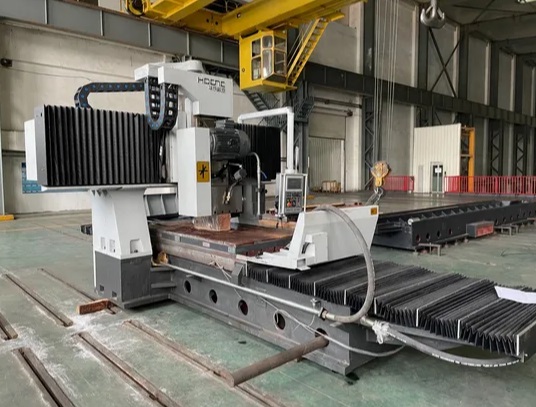

Плоскошлифовальный станок MCW7525*40. портального типа оснащен рабочим столом 4000×2000 мм с Т-пазами 36×250-7 мм. Оборудование обеспечивает рабочие перемещения 4300 мм по оси X и 2300 мм по оси Y. Шпиндель с частотой вращения 1200 об/мин поддерживает различные режимы обработки. Межколонное расстояние 2500 мм позволяет работать с широкоформатными заготовками. Масса станка 30000 кг обеспечивает жесткость конструкции.
Функциональные особенности. В базовую комплектацию входят система ЧПУ, гидростанция и автоматическая система смазки. Линейные направляющие и шарико-винтовые пары гарантируют точность позиционирования. Для повышения точности обработки доступны оптические измерительные системы и устройства правки шлифовальных кругов. Конструкция предусматривает установку дополнительных шлифовальных головок.
Эксплуатационные возможности. Станок поддерживает интеграцию систем температурного контроля гидравлической жидкости и мониторинга состояния оборудования. Телескопическая защита направляющих и кондиционер электрошкафа обеспечивают стабильную работу. Дополнительные опции включают емкости для СОЖ увеличенного объема, системы защиты от перегрузок и стабилизации питания. Оборудование рассчитано на обработку крупногабаритных деталей в производственных условиях.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 4000х2000 |
| Размер Т-пазов, мм | 36*250-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 4300 |
| Перемещение по оси Y, мм | 2300 |
| Перемещение по оси Z, мм | 600 |
| Расстояние между колоннами, мм | 2500 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 11000х4400х3200 |
| Вес станка, кг | 30000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7525 *40 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

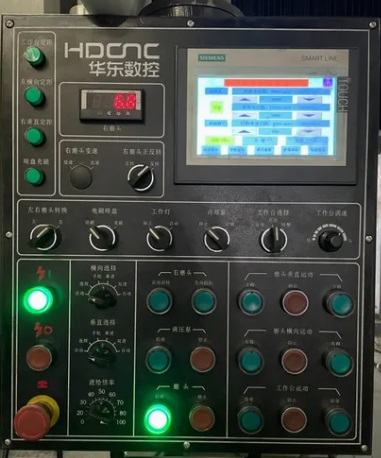

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
