Плоскошлифовальный станок портального типа серии MC(K)W53 модели MCW7525*50
Описание

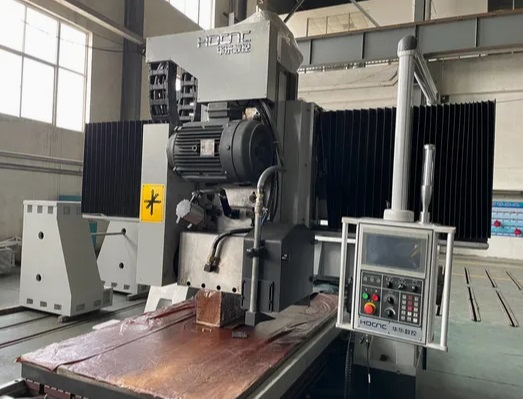

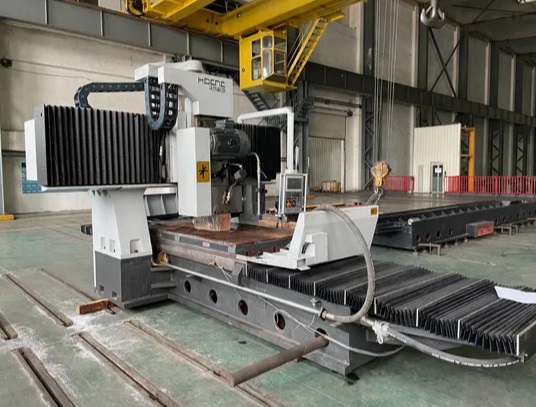

Плоскошлифовальный станок MCW7525*50. портального типа оснащен рабочим столом 5000×2000 мм с системой Т-пазов 36×250-7 мм. Оборудование обеспечивает рабочие перемещения по осям: 5300 мм (X) и 2300 мм (Y). Шпиндель с частотой вращения 1200 об/мин поддерживает различные режимы обработки. Конструкция с межколонным расстоянием 2500 мм и массой 35000 кг обеспечивает устойчивость при обработке крупногабаритных заготовок.
Функциональная комплектация. Станок укомплектован системой ЧПУ, гидростанцией и автоматической системой смазки. В базовой поставке присутствуют линейные направляющие с шарико-винтовыми передачами, защитные ограждения и выносной пульт управления. Для расширения технологических возможностей доступны опции: измерительные системы, устройства правки и балансировки шлифовальных кругов, дополнительные шлифовальные головки.
Эксплуатационные характеристики. Оборудование поддерживает интеграцию систем температурного контроля гидравлической жидкости и мониторинга состояния. Телескопическая защита направляющих и кондиционер электрошкафа обеспечивают стабильность работы. Дополнительные опции включают резервуары для СОЖ увеличенного объема, системы защиты от перегрузок и стабилизации питания. Конструкция рассчитана на интенсивную эксплуатацию при обработке деталей значительных размеров.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 5000х2000 |
| Размер Т-пазов, мм | 36*250-7 |
| Скорость перемещения стола, м/мин | 5-25 |
| Перемещение по оси X, мм | 5300 |
| Перемещение по оси Y, мм | 2300 |
| Перемещение по оси Z, мм | 600 |
| Расстояние между колоннами, мм | 2500 |
| Мощность двигателя шпинделя, кВт | 18.5 |
| Частота вращения шпинделя, об/мин | 1200 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*203 |
| Скорость шлифовального круга, об/мин | 1200 |
| Габаритные размеры станка, мм | 13000х4400х3600 |
| Вес станка, кг | 35000 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Плоскошлифовальный станок портального типа MCW7525*50 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки

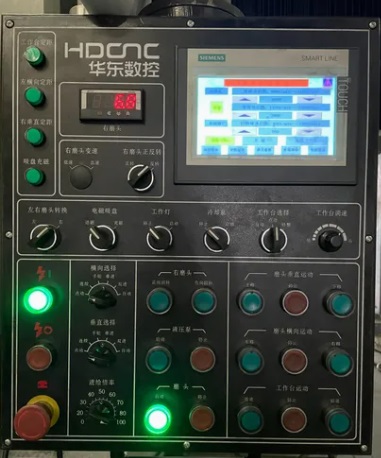

- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
