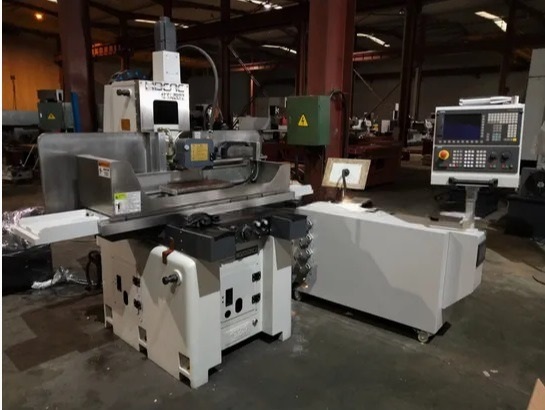

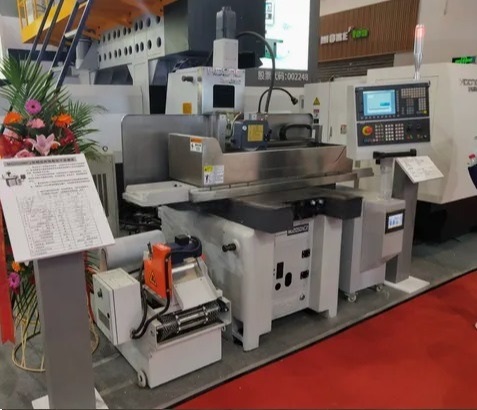

Высокоточный плоскошлифовальный станок с ЧПУ модели MG2050NC2
Описание
Высокоточный плоскошлифовальный станок MG2050NC2 с ЧПУ предназначен для прецизионной обработки ответственных деталей в инструментальном производстве и приборостроении. Монолитная конструкция массой 2800 кг обеспечивает повышенную жесткость и виброустойчивость, что критически важно для достижения высоких классов точности и чистоты поверхности.
Шпиндель мощностью 6 к. Вт с регулируемой частотой вращения 0-3600 об/мин позволяет оптимизировать режимы обработки для различных материалов. Прецизионные направляющие и шарико-винтовые пары обеспечивают точность позиционирования до 0,002 мм. Система ЧПУ управляет всеми технологическими процессами, включая автоматическую коррекцию параметров обработки и компенсацию температурных деформаций.
Станок обеспечивает обработку заготовок на рабочем столе 210×480 мм с нагрузкой до 120 кг/м². Оборудование оптимально для изготовления прецизионных деталей, измерительного инструмента и сложной оснастки. Дополнительные опции включают измерительные системы с датчиками контроля размеров и устройства автоматической правки шлифовальных кругов, что позволяет создавать замкнутые технологические циклы с минимальным участием оператора.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 210*480 |
| Размер электромагнитного стола, мм | 200×460 |
| Макс. нагрузка на раб стол, кг/м² | 120 |
| Скорость перемещения стола, м/мин | 3-25 |
| Расстояние от центра шпинделя до поверхности стола, мм | 420 |
| Мощность двигателя шпинделя, кВт | 6 |
| Частота вращения шпинделя, об/мин | 0-3600 |
| Вертикальная автоматическая подача, мм/ход | 0.0005-0.05 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 300:0.003 |
| Шероховатость, мкм | 0.16 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 200*13* 31.75 |
| Скорость шлифовального круга, об/мин | 0-3600 |
| Гидравлический двигатель, кВт | 2.2 |
| Насос подачи СОЖ, кВт | 0.125 |
| Двигатель шлифовального круга, кВт | 2.2 |
| Вес станка, кг | 2800 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ЧПУ MG2050NC2 |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
