Высокоточный плоскошлифовальный станок с подвижной колонной типа ПЛК модели MG50100NC2
Описание
Плоскошлифовальный станок с ЧПУ и подвижной колонной MG50100NC2 Основное назначение. Станок модели MG50100NC2 предназначен для высокоточной шлифовки плоскостей и профилей с использованием системы ЧПУ. Оборудование обеспечивает обработку заготовок с достижением шероховатости поверхности Ra0.16 мкм. Технические параметры Рабочая зона стола: 500x1200 мм Максимальная ширина шлифования: 1000 мм Допустимая нагрузка: 700 кг/м² Расстояние от шпинделя до стола: 600 мм Размер шлифовального круга: 355x50x127 мм
Система управления и точность. Оборудование оснащено системой ЧПУ, обеспечивающей автоматизацию циклов обработки. Точность позиционирования достигается за счет шарико-винтовых пар (ШВП) и линейных направляющих. Подача маховика имеет шаг 0.002/0.001 мм на градацию. Скорость продольного перемещения стола регулируется в диапазоне 5-25 м/мин. Конструктивные особенности. Станина станка рассчитана на обеспечение виброустойчивости. Шлифовальная головка оснащена устройством торможения шпинделя. В базовую комплектацию входит гидростанция, автоматическая система смазки и полный комплект оборудования для ввода в эксплуатацию. Комплектация Система ЧПУ и выносной пульт управления Защитные ограждения рабочей зоны Система подачи СОЖ Комплект ЗИП и инструмент для обслуживания Автоматическая система смазки направляющих Области применения. Станок используется в инструментальном производстве, для изготовления прецизионных деталей в приборостроении и других областях, требующих высокой точности шлифования.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 500*1200 |
| Макс. нагрузка на раб стол, кг/м² | 700 (Включая магнитный патрон) |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Размер патрона с постоянным магнитом, мм | 500*1000 |
| Максимальная длина шлифования, мм | 500 |
| Максимальная ширина шлифования, мм | 1000 |
| Максимальная высота шлифования, мм | 420 |
| Расстояние от центра шпинделя до поверхности стола, мм | 600 |
| Быстрая подача, м/мин | 0.03-2 / 0.03-2 |
| Подача маховика на грамм., мм/грамм | 0.002 / 0.001 |
| Шероховатость, мкм | Ra0.16 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 355*50*127 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Габаритные размеры станка, мм | 4500х2200х1720 |
| Размер упаковочной коробки (Д х Ш х В), мм | 2600х2270х2550 |
| Вес станка, кг | 7500 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ПЛК MG50100NC2 |
Комплектация
- Защитный кожух направляющих от стружки

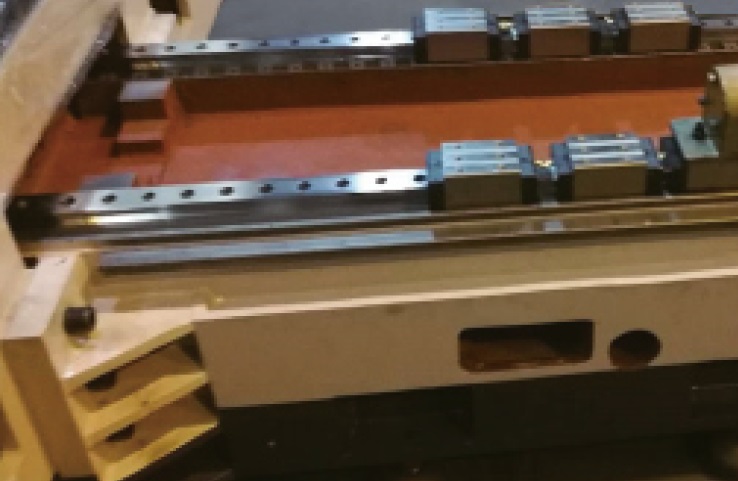

- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
