Высокоточный плоскошлифовальный станок с подвижной колонной типа ПЛК модели MG60220PC2
Описание
Плоскошлифовальный станок с ЧПУ для длинномерных заготовок MG60220PC2 Основное назначение. Станок модели MG60220PC2 предназначен для плоскошлифовальных работ с заготовками большой длины. Оборудование с системой ЧПУ обеспечивает обработку деталей с максимальной длиной шлифования 2200 мм и гарантирует шероховатость поверхности Ra0,63 мкм. Технические параметры Длина шлифования: 2200 мм Ширина обработки: 610 мм Нагрузка на стол: 1230 кг/м² Мощность шпинделя: 32 к. Вт Размер шлифовального круга: 500×75×305 мм
Система управления и точность. Станок оснащен системой ЧПУ, обеспечивающей автоматическое управление циклами обработки. Высокая точность позиционирования достигается за счет шарико-винтовых пар (ШВП) и линейных направляющих. Скорость продольного перемещения стола регулируется в диапазоне 5-25 м/мин. Конструктивные особенности. Расстояние от центра шпинделя до поверхности стола составляет 820 мм, что позволяет работать с высокими заготовками. Станок укомплектован магнитным патроном размером 600×1000 мм. В конструкцию включены гидростанция и автоматическая система смазки. Комплектация Система ЧПУ с выносным пультом управления Защитные ограждения и кожухи Система подачи СОЖ Устройство торможения шпинделя Комплект для технического обслуживания Области применения. Оборудование используется в общем машиностроении, производстве крупногабаритных деталей и других областях, требующих обработки протяженных поверхностей с соблюдением заданных параметров шероховатости.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2200*610 |
| Макс. нагрузка на раб стол, кг/м² | 1230 (Включая магнитный патрон) |
| Скорость перемещения стола, м/мин | 5-25 |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Размер патрона с постоянным магнитом, мм | 600*1000*2 |
| Максимальная длина шлифования, мм | 2200 |
| Максимальная ширина шлифования, мм | 610 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820 |
| Мощность двигателя шпинделя, кВт | 32 |
| Быстрая подача, м/мин | 0.03-2 / 0.03-2 |
| Подача маховика на грамм., мм/грамм | 0.002 / 0.001 |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Габаритные размеры станка, мм | 6000х2200х1720 |
| Размер упаковочной коробки (Д х Ш х В), мм | 2600х2270х2550 |
| Вес станка, кг | 12500 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок MG60220PC2 |
Комплектация
- Защитный кожух направляющих от стружки

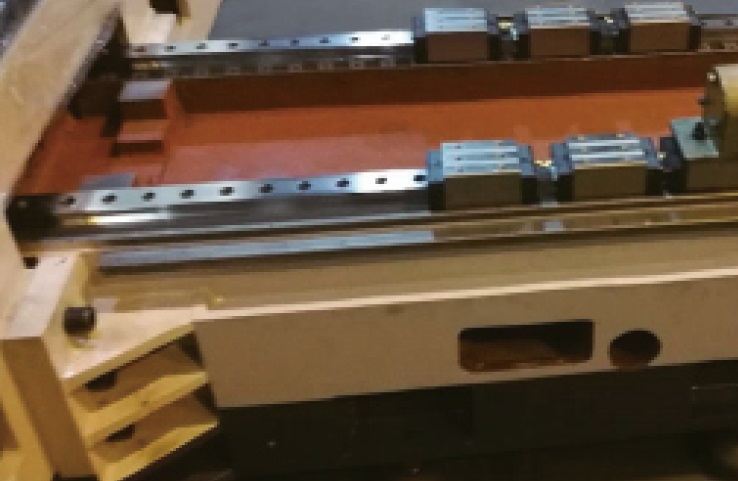

- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
