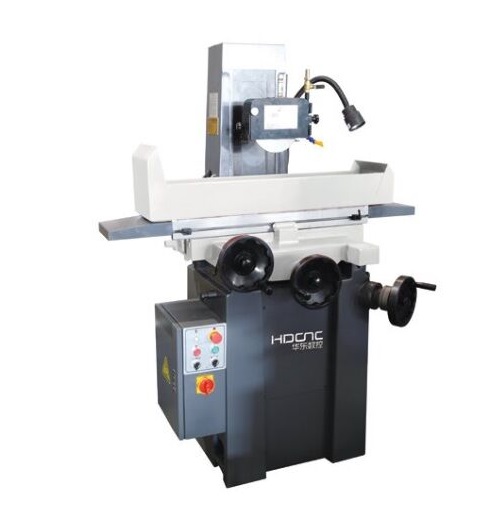

Плоскошлифовальный станок с ручной подачей модели MG618A
Описание
Плоскошлифовальный станок MG618A с ручным управлением и возможности. Модель MG618A представляет собой прецизионный плоскошлифовальный станок для обработки плоских поверхностей различных металлов. Оборудование обеспечивает исключительную точность обработки с шероховатостью поверхности до Ra 0,16 мкм и соблюдением параллельности в пределах 0,004 мм на длине 300 мм. Увеличенное расстояние от шпинделя до поверхности стола (440 мм) расширяет возможности обработки высоких заготовок. Конструктивные особенности Рабочая поверхность стола 460×180 мм с Т-образными пазами 1×14 мм
Магнитный патрон 400×150 мм обеспечивает надежное крепление заготовок Шпиндельный узел с частотой вращения 2850/3440 об/мин Прецизионная система ручных подач: вертикальная - 0,005 мм/деление, поперечная - 0,02 мм/деление Эксплуатационные преимущества. Ручная система управления обеспечивает полный контроль процесса шлифования и высокую точность операций. Компактные габариты (1550×1150×1760 мм) и вес 650 кг позволяют легко интегрировать станок в производственную линию. Полная комплектация включает все необходимое для начала работы, включая систему подачи СОЖ и защитные ограждения. Области применения. Станок оптимален для использования в инструментальном производстве, изготовлении прецизионных деталей, ремонтных мастерских и учебных заведениях. Производитель HDCNC гарантирует соответствие международным стандартам качества и надежности.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 460*180 |
| Размер Т-пазов, мм | 1х14 |
| Максимальный ход стола (Длина Х Ширина), мм | 500х190 |
| Размер патрона с постоянным магнитом, мм | 400x150 |
| Расстояние от центра шпинделя до поверхности стола, мм | 440 |
| Мощность двигателя шпинделя, кВт | 1,5 |
| Частота вращения шпинделя, об/мин | 50ГЦ: 2850 60ГЦ: 3440 |
| Вертикальная ручная подача вверх и вниз на число оборотов маховика, мм | 1,25 |
| Вертикальная ручная подача вверх и вниз для каждого деления маховика, мм | 0,005 |
| Поперечный маховик передней и задней подачи на число оборотов маховика, мм | 5 |
| Поперечный маховик передней и задней подачи для каждого деления маховика, мм | 0,02 |
| Параллельность обработанной поверхности к базовой поверхности, мм | 300:0,004 |
| Шероховатость, мкм | Ra0,16 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 200*13*31.75 |
| Насос подачи СОЖ, кВт | 0,04 |
| Потребляемая мощность, кВА | 1,5 |
| Двигатель с охлаждающей жидкостью, кВт | 0,04 |
| Габаритные размеры станка, мм | 1550x1150x1760 |
| Размер упаковочной коробки (Д х Ш х В), мм | 1000 х 1150 х 1760 |
| Вес станка, кг | 650/750 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок с ручной подачей MG618A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа
- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
