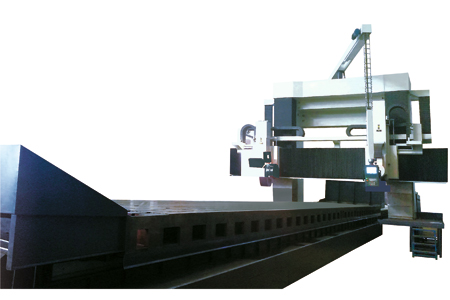

Портальный шлифовальный станок с ЧПУ серии MKW52 модели MKW5225A
Описание
Портальный шлифовальный станок с ЧПУ MKW5225A Технологические возможности. Специализированное оборудование для обработки сверхкрупногабаритных заготовок в энергомашиностроении и тяжелой промышленности. Станок обеспечивает шлифование деталей длиной до 16000 мм при максимальной высоте обработки 3000 мм, поддерживая высокую точность операций. Конструктивное исполнение. Усиленная портальная схема с межколонным расстоянием 2500 мм обеспечивает стабильность при работе с массивными заготовками. Вертикальная бабка с ходом 800 мм и горизонтальная с ходом 250 мм оснащены раздельными приводами мощностью 15 к. Вт и 30 к. Вт соответственно.
Шпиндельные системы. Вертикальный шпиндель с регулируемой частотой 800-2500 об/мин использует круг 600×100×250 мм. Горизонтальный шпиндель работает на фиксированной скорости 1050 об/мин с инструментом 600×150×305 мм, обеспечивая вариативность обработки. Комплексное оснащение. Базовая комплектация включает систему ЧПУ, линейные направляющие, автоматическую смазку и гидравлическую станцию. Производитель HDCNC реализовал запатентованные технические решения, обеспечивающие точность и надежность в промышленной эксплуатации. Эксплуатационные преимущества. Станок демонстрирует повышенную устойчивость к температурным деформациям и вибрациям. Современная система управления позволяет оптимизировать технологические процессы для различных материалов и типов обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 6000/8000/10000/12000/14000/15000/16000х2000 |
| Максимальная высота шлифования, мм | 2000/2500/3000 |
| Расстояние между колоннами, мм | 2500 |
| Вертикальное перемещение вертикальной бабки, мм | 800 |
| Вертикальное перемещение горизонтальной бабки, мм | 250 |
| Частота вращения шпинделя, об/мин | 800-2500 (Вертикальный шпиндель) 1050 (Горизонтальный шпиндель) |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*100*250 |
| Размер шлифовального, горизонтального круга (внешний диаметр*ширина*внутренний диаметр), мм | 600*150*305 |
| Угол поворота шлифовальной бабки, ° | ±90 |
| Привод с поворотной горизонтальной бабкой, кВт | 30 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 15 |
| Назначение станка | для крупногабаритных деталей |
| Категория | Портальный шлифовальный MKW5225A |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

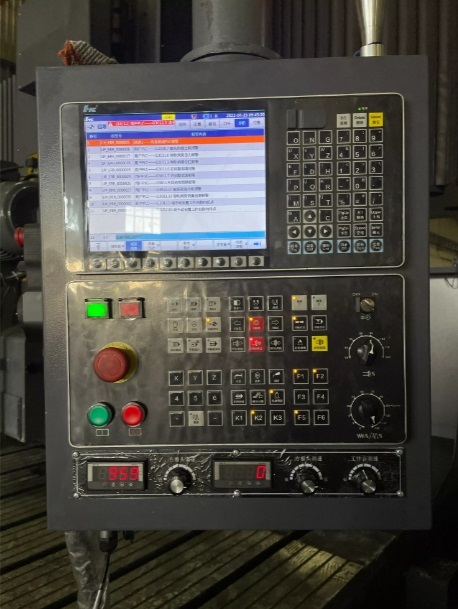

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
