Плоскошлифовальный станок с подвижной колонной ЧПУ серии SG модели SG80160LNC2 (3)
Описание
Плоскошлифовальный станок с подвижной колонной ЧПУ серии SG модели SG80160LNC2 (3)
Плоскошлифовальный станок SG80160LNC2 с ЧПУ и подвижной колонной предназначен для высокоточной обработки крупногабаритных заготовок шириной до 810 мм. Конструкция станка массой 10000 кг обеспечивает повышенную устойчивость при работе с нагрузками до 1230 кг/м². Подвижная колонная система позволяет обрабатывать детали сложной конфигурации с высокой точностью позиционирования.
Шпиндель мощностью 28.5 к. Вт с частотой вращения 960 об/мин обеспечивает высокий крутящий момент для обработки шлифовальными кругами диаметром 500 мм. Прецизионные направляющие и шарико-винтовые пары гарантируют точное перемещение колонны по всей длине стола. Двухдиапазонное расстояние от шпинделя до стола (820/1050 мм) расширяет технологические возможности оборудования.
Станок предназначен для обработки заготовок на рабочем столе 1600×810 мм. Оборудование оптимально для тяжелого машиностроения, производства крупногабаритной оснастки и специализированных деталей промышленного назначения. Комплексная система ЧПУ с выносным пультом управления позволяет программировать сложные циклы обработки и автоматизировать производственные процессы.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 1600*810 |
| Размер электромагнитного стола, мм | 800×800 |
| Макс. нагрузка на раб стол, кг/м² | 1630 |
| Скорость перемещения стола, м/мин | 5-25 |
| Максимальная длина шлифования, мм | 1600 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 28.5 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 |
| Вертикальная автоматическая подача, мм/ход | 0.005-0.05 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Двигатель шлифовального круга, кВт | 18.5 |
| Габаритные размеры станка, мм | 480/280х220/227х172/255 |
| Вес станка, кг | 10000 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80160LNC2 (3) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ

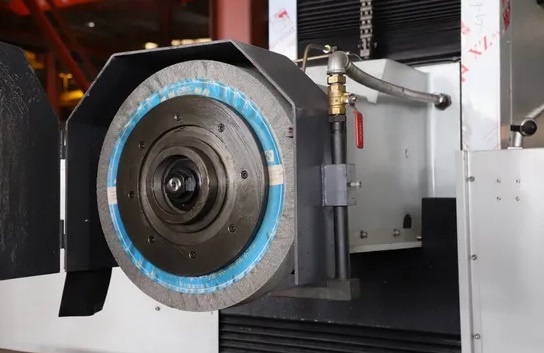

- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

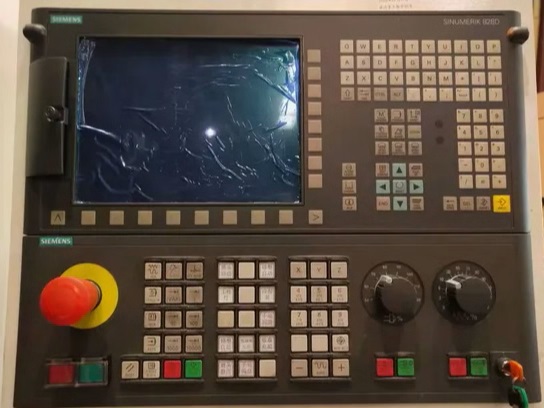

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
