Плоскошлифовальный станок с подвижной колонной ЧПУ серии SG модели SG80220LNC2 (3)
Описание
Станок SG80160LNC2 представляет собой плоскошлифовальное оборудование с ЧПУ и подвижной колонной, предназначенное для обработки широких заготовок сложной конфигурации. Конструкция станка массой 10000 кг обеспечивает повышенную жесткость и демпфирование вибраций при работе с деталями шириной до 810 мм. Система с подвижной колонной позволяет обрабатывать крупногабаритные заготовки с высокой точностью позиционирования.
Шпиндель мощностью 28,5 к. Вт с рабочей частотой 960 об/мин обеспечивает высокий крутящий момент для обработки усиленными шлифовальными кругами диаметром 500 мм. Прецизионные направляющие качения и шарико-винтовые пары гарантируют точное перемещение колонны по всей рабочей зоне. Регулируемое расстояние от шпинделя до стола (820/1050 мм) расширяет технологические возможности оборудования.
Оборудование обеспечивает обработку заготовок на рабочем столе 1600×810 мм с распределенной нагрузкой до 1230 кг/м². Станок оптимален для тяжелого машиностроения, производства крупногабаритной оснастки и обработки ответственных деталей в энергетическом и транспортном машиностроении. Комплексная система ЧПУ позволяет автоматизировать технологические процессы и обеспечивать стабильность параметров обработки.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 2200*810 |
| Размер электромагнитного стола, мм | 800×1000 |
| Макс. нагрузка на раб стол, кг/м² | 2240 |
| Скорость перемещения стола, м/мин | 5-25 |
| Максимальная длина шлифования, мм | 2200 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 28.5 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 |
| Вертикальная автоматическая подача, мм/ход | 0.005-0.05 |
| Шероховатость, мкм | 0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Двигатель шлифовального круга, кВт | 18.5 |
| Габаритные размеры станка, мм | 600/280х220/227х172/255 |
| Вес станка, кг | 11500 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80220LNC2 (3) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ

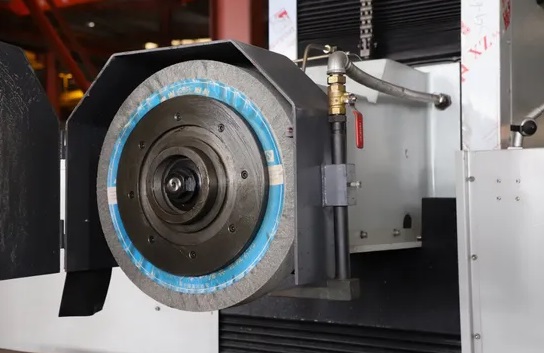

- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

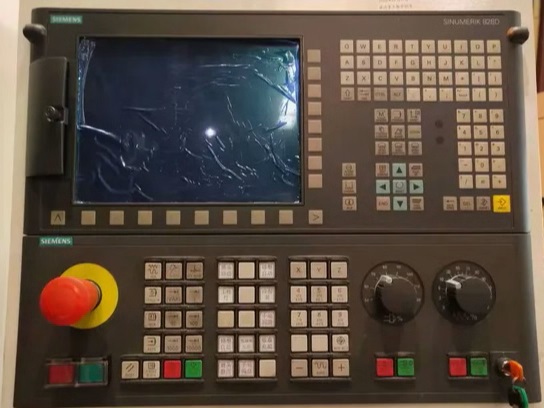

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
