Плоскошлифовальный станок с подвижной колонной серии SG модели SG80300SD(LPC2)
Описание
Станок для обработки длинномерных заготовок SG80300SD(LPC2) Плоскошлифовальный станок модели SG80300SD(LPC2) предназначен для обработки поверхностей крупногабаритных деталей длиной до 3000 мм. Оборудование оснащено системой программируемого управления и рассчитано на работу с нагрузкой до 3060 кг/м². Рабочие параметры Длина шлифования: 3000 мм Ширина обработки: 810 мм Мощность шпинделя: 31 к. Вт (960 об/мин) Мощность вертикальной бабки: 18,5 к. Вт Диапазон подач: 0,005-30 мм/ход
Система управления и перемещения. Станок функционирует под управлением программируемого логического контроллера. Перемещение рабочих органов осуществляется по линейным направляющим с использованием шарико-винтовых пар. Скорость продольного перемещения стола регулируется в пределах 5-25 м/мин. Конструктивные особенности. Расстояние от оси шпинделя до поверхности стола составляет 820/1050 мм. Оборудование комплектуется тремя магнитными патронами размером 800×1000 мм. Габаритные размеры станка — 8200×3600×2700 мм, масса — 14900 кг. Комплектация. Базовая поставка включает: Инструментальный магазин Гидравлическую станцию Систему автоматической смазки Защитные ограждения Комплект технического обслуживания Область применения. Оборудование используется в общем машиностроении и металлообработке для шлифования протяженных поверхностей крупногабаритных деталей.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Плоскошлифовальные станки |
| Размер стола, мм | 3000*810 |
| Макс. нагрузка на раб стол, кг/м² | 3060 (Включая магнитный патрон) |
| Скорость перемещения стола, м/мин | 5-25 |
| Продольная скорость перемещения стола, м/мин | 5-25 |
| Размер патрона с постоянным магнитом, мм | 800*1000*3 |
| Максимальная длина шлифования, мм | 3000 |
| Максимальная ширина шлифования, мм | 810 |
| Расстояние от центра шпинделя до поверхности стола, мм | 820/1050 |
| Мощность двигателя шпинделя, кВт | 31 |
| Частота вращения шпинделя, об/мин | 960 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 / 0.005-0.05 |
| Быстрая подача, м/мин | 0.05-2 / 0.05-2 |
| Подача маховика на грамм., мм/грамм | 0,005 (0.002) / 0.005 (0.001) |
| Шероховатость, мкм | Ra0.63 |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | 500*75*305 |
| Скорость шлифовального круга, об/мин | 960 |
| Мощность двигателя вертикальной шлифовальной бабки, кВт | 18,5 |
| Габаритные размеры станка, мм | 8200х3600х2700 |
| Вес станка, кг | 14900 |
| Назначение станка | для чистовой обработки |
| Категория | Плоскошлифовальный станок SG80300SD(LPC2) |
Комплектация
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Инструментальный магазин
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ

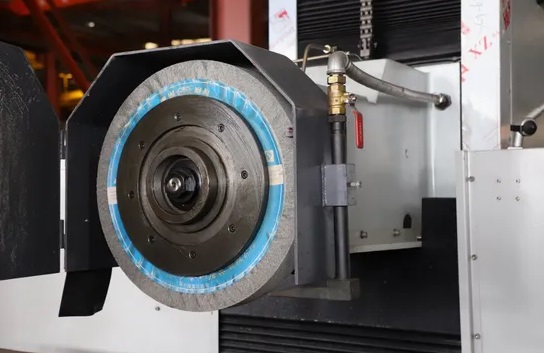

- Шлифовальная головка
- Устройство торможения двигателя шпинделя
- Ограждение рабочей зоны станка
- Компонент электрического шкафа

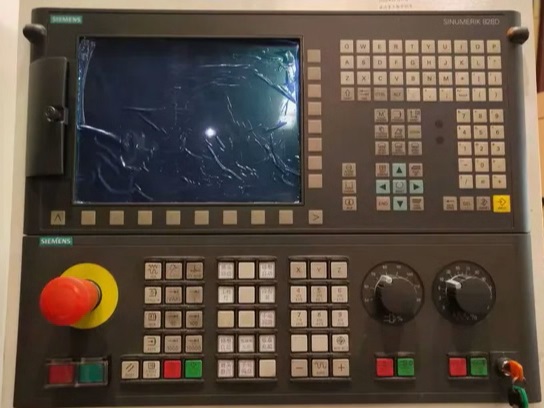

- Система ЧПУ
- Гидростанция
- Автоматическая система смазки
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
