Специальный шлифовальный станок с подвижной направляющей колонны с ПЛК серии SGT модели SGT80220SD
Описание

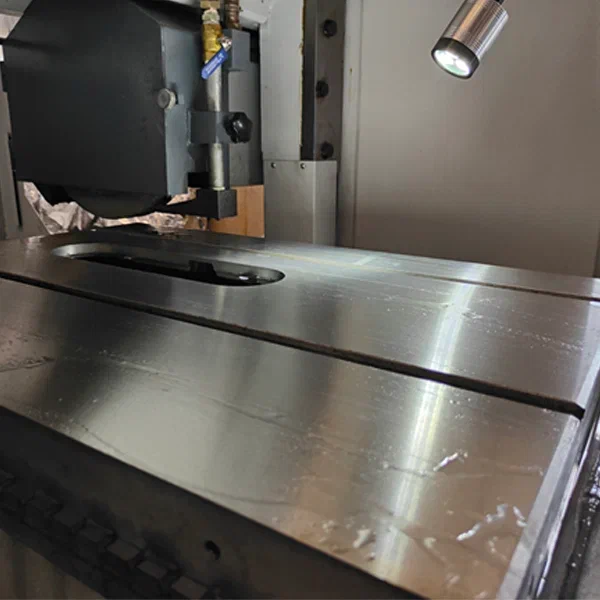

Станок серии SGT модели SGT80220SD Основное назначение. Оборудование модели SGT80220SD предназначено для шлифования плоских и наклонных поверхностей на заготовках сложной конфигурации. Станок рассчитан на работу с деталями длиной до 2200 мм и обеспечивает требования к плоскостности и чистоте обрабатываемой поверхности. Максимальная длина шлифования: 2200 мм Ширина обработки: 810 мм Допустимая нагрузка на стол: 2240 кг/м² (с магнитным патроном) Мощность шпинделя: 17 к. Вт (1450 об/мин) Конструктивные особенности. Шлифовальная бабка обладает функцией вертикального поворота в диапазоне ±30°, что позволяет обрабатывать наклонные поверхности. Подача инструмента регулируется: автоматическая прерывистая (1-30 мм/ход) и быстрая (до 2 м/мин). Точность позиционирования обеспечивается маховиком с шагом 0.005 мм.

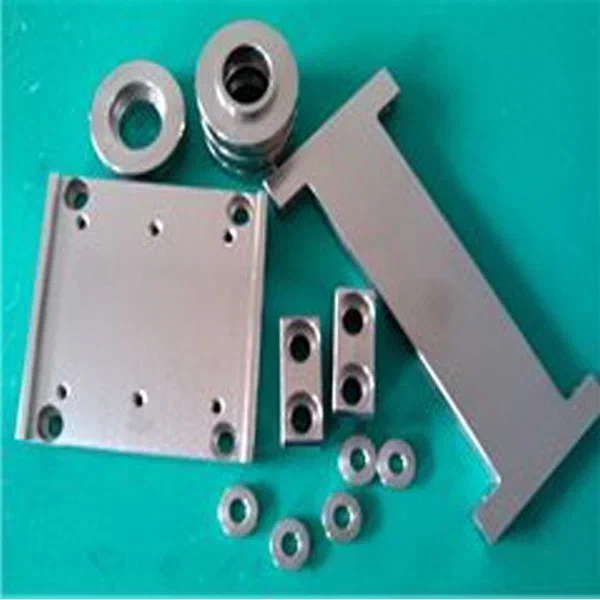

Комплектация и оснащение. Базовая поставка включает литую станину, шлифовальную головку, систему УЦИ, линейные направляющие и шарико-винтовые пары (ШВП). Станок комплектуется инструментом для обслуживания, ЗИП и смазочными материалами для ввода в эксплуатацию. Эксплуатационные возможности Обработка заготовок шириной до 810 мм. Надежное крепление на магнитном патроне размером 800x1000 мм. Поддержка автоматических циклов подачи. Готовность к работе после подключения к коммуникациям. Области применения. Оборудование используется в инструментальном производстве, для изготовления пресс-форм, штампов, а также в общем машиностроении для обработки ответственных деталей.
Технические характеристики
| Страна бренда | Китай |
|---|---|
| Тип станка | Специальные шлифовальные станки |
| Размер стола, мм | 2200*810 |
| Макс. нагрузка на раб стол, кг/м² | 2240 (Включая магнитный патрон) |
| Продольная скорость перемещения стола, м/мин | 7-23 |
| Размер патрона с постоянным магнитом, мм | 800*1000*2 |
| Максимальная длина шлифования, мм | 2200 |
| Максимальная ширина шлифования, мм | 810 |
| Максимальная высота шлифования, мм | 600 |
| Мощность двигателя шпинделя, кВт | 17 |
| Частота вращения шпинделя, об/мин | 1450 |
| Автоматическая прерывистая скорость подачи, мм/т | 1-30 |
| Быстрая подача, м/мин | 0.05-2 / 0.05-2 |
| Подача маховика на грамм., мм/грамм | 0.005/0.05 |
| Вертикальное вращение бабки круга, мм/т | ±30°, ±5° |
| Размер шлифовального, вертикального круга (внешний диаметр*ширина*внутренний диаметр), мм | В соответствии с требованиями |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Габаритные размеры станка, мм | 6000х2200х1720 |
| Размер упаковочной коробки (Д х Ш х В), мм | 2800х2270х2550 |
| Вес станка, кг | 9500 |
| Назначение станка | для чистовой обработки |
| Категория | Специальный шлифовальный с ПЛК SGT80220SD |
Комплектация
- Литая станина
- Защитный кожух направляющих от стружки
- Линейные направляющие и шарико-винтовые пары (ШВП)
- Сигнальная лампа индикации состояния станка
- Пневпопистолет для подачи сжатого воздуха
- Пистолет СОЖ
- Шлифовальная головка
- Полузакрытая защитная зона
- Компонент электрического шкафа
- Система УЦИ
- Комплект ЗИП
- Инструмент для обслуживания станка
- Комплект масел и СОЖ для первой заправки
- Выносной пульт управления
Поставка и сервис
Организуем поставку, монтаж и пусконаладку. Гарантийные условия и сроки подтверждаем в коммерческом предложении.
